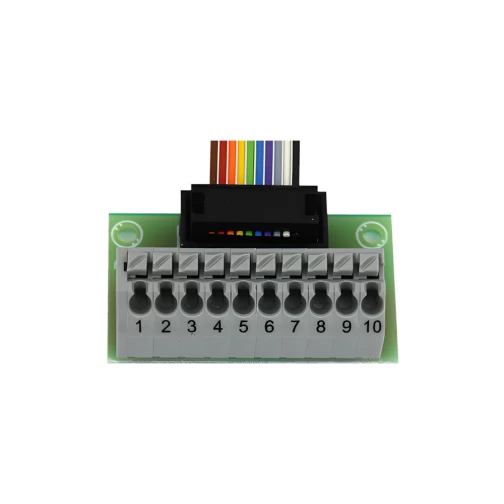

Beier-Electronic Anschlussklemme Für Schaltausgänge AKL-8

Die AKL-8 Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:

    Soundfahrtregler SFR-1
    Fahrtregler UFR-1230
    Doppel-Fahrtregler UFR-1230-D

An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 – 8 bzw. 9 – 16 des Soundfahrtreglers SFR-1 und die Schaltausgänge 1 – 8 der UFR-Fahrtregler Serie direkt auf einer Federkraftklemme zur Verfügung.
Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.
Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.

Technische Daten

Bei Nutzung mit Soundfahrtregler SFR-1:
Klemme 1 bis 8:  Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend)
Klemme 9 bis 10: Pluspol der Versorgungsspannung

Bei Nutzung mit UFR Fahrtregler-Serie:
Klemme 1 bis 8:  Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend)
Klemme 9 bis 10: Pluspol der Versorgungsspannung

Anschlusskabel:  10-pol. Flachbandkabel, ca. 20 cm lang
Abmessung:  ca. 40 x 23 x 17 mm
Gewicht:  ca. 15 g
