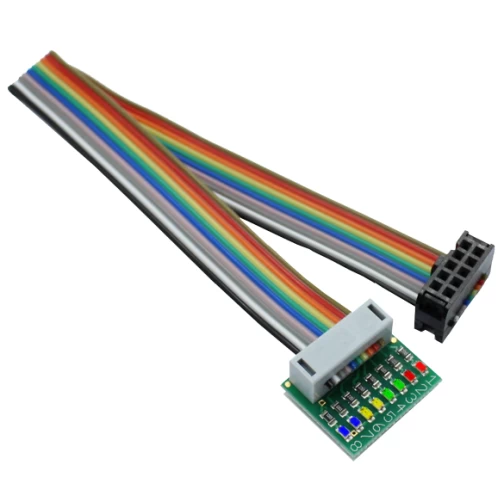

Beier-Electronic Ausgangstest-Platine LED-8

Ein praktisches Hilfsmittel zum Überprüfen der Schalt-Ausgänge folgender BEIER-Module:

• Soundmodul USM-RC-3
• Soundfahrtregler SFR-1
• Doppel-Soundfahrtregler SFR-1-D
• Soundfahrtregler für die Panzer von Torro/Taigen und Heng Long
• SFR-1-HL
• Fahrtregler UFR-1230
• Doppel-Fahrtregler UFR-1230-D
• Lichtmodule LM-BT-16-4 und LM-IR-16-4

Achtung: Nicht für das Soundmodul USM-RC-2 geeignet!

Mit der LED Ausgangstest-Platine können die Lichteinstellungen von acht Ausgängen einfach dargestellt und überprüft werden.

Vor allem in der Planungs- und Testphase ist die Platine sehr hilfreich. Alle Lichtfunktionen, verschiedene Einstellungen, Ausgangssequenzen und automatische oder kombinierte Lichter lassen sich vor der eigentlichen Verkabelung testen.

Bei Problemen mit der Beleuchtung, lässt sich schnell herausfinden, ob diese in den Sound-Teacher Einstellungen oder der Verkabelung bzw. der Hardware zu suchen sind.

Die Ausgangstest-Platine wird direkt an die BEIER-Module angeschlossen.
Die LEDs der Ausgänge 1 und 2 leuchten rot, Ausgänge 3 und 4 grün, Ausgänge 5 und 6 gelb und die Ausgänge 7 und 8 blau.

Die Länge des Flachbandkabels beträgt ca. 20 cm.
