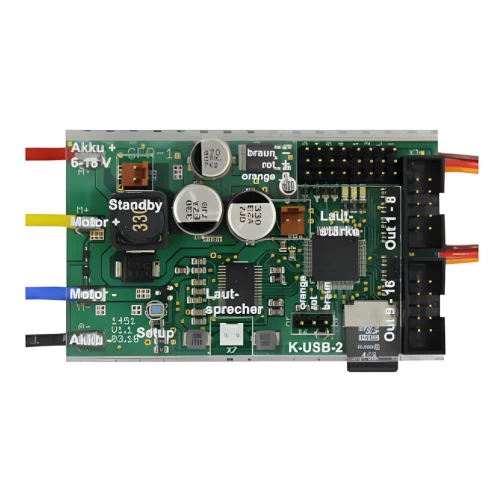

Beier-Electronic Soundfahrtregler SFR-1 Ohne DVD

Features:
Soundmodul, Fahrtregler und Lichtsteuerung in einer Einheit
Viel leichterer Anschluss und einfachere Programmierung als bei getrenntem Soundmodul und Fahrtregler
Für alle Modellarten mit einem Antriebsmotor und handelsüblichem Sender geeignet
Vielseitig und individuell anwendbar durch umfangreiche Einstellmöglichkeiten
Geeignet für Bürsten- und Glockenankermotoren (Gleichspannung)
Versorgungsspannung: 6 – 18 V
Max. Motorstrom: 30 A
Leistungsstarkes BEC mit 5,6 V, 3 A
Inklusive 700 Sounddateien für geschwindigkeitsabhängige Motor-, Zusatz- und Zufallssounds
Verwendung eigener Aufnahmen, Sounddateien und Lieder möglich
Optimaler Soundklang durch integrierter, leistungsfähiger Verstärker
16 Ausgänge für den Anschluss von LEDs, Lampen, Rauchgeneratoren, Relais, etc.
Frei einstellbare Lichtfunktionen und Lichtsequenzen zur Steuerung verschiedener Beleuchtungseffekte
6 Proportional-Eingänge zur Steuerung von Sound-, Fahrtregler-, Licht- und Servo-Funktionen
Auswertung von bis zu 16 Kanälen über die Summensignale S-Bus/SUMD
1 Ausgang für Lenkservo
2 programmierbare Servoausgänge zur Steuerung zusätzlicher Bewegungen
Einstellbare Fahreigenschaften: Lastregelung, Tempomatfunktion, Masse- und Lenkträgheit und verschiedene (Hand-) Bremsfunktionen

Der SFR-1 ist ein individuell programmierbares Multifunktionsmodul, das die Funktionen des Soundmoduls USM-RC-2 und des Fahrtreglers UFR-1230 in einem Modul zusammenfasst. Der Soundfahrtregler verfügt über eine umfangreiche Lichtsteuerung, drei Servoausgänge und eine Anbindung für das IR-Lichtmodul SM-IR-16-2 zur kabellosen Übertragung der Lichtsignale an einen Anhänger oder Auflieger.

Durch die umfangreichen Einstellmöglichkeiten mit der Software SFR-1 Sound-Teacher ist der Soundfahrtregler für alle Modellarten mit handelsüblicher Fernsteuerung geeignet. Über 140 voreingestellte Projekte für Trucks, Autos, Schiffe und Baufahrzeuge ermöglichen einen einfachen und schnellen Start.

Soundfunktionen:
Für einen originalgetreuen Klang des Modells können Sounds für folgende Bereiche ausgewählt werden:
Fahr- und Motorsounds für einen Motor (geschwindigkeitsabhängig)
Zusatzsounds (z. B. Hupen, Hydraulikgeräusche etc.)
Zufallssounds (z. B. Druckluftgeräusche, Tier- und Umgebungsgeräusche etc.)

Fahrfunktionen:
Mit dem SFR-1 können Bürsten- und Glockenankermotoren (Gleichspannung) realitätsnah und feinfühlig gesteuert werden. Durch die vielfältigen Einstellmöglichkeiten kann der Fahrtregler einfach und individuell an die unterschiedlichsten Modellanforderungen und Fahreigenschaften angepasst werden.
Zu den einstellbaren Fahrtregler-Eigenschaften zählen:
Tempomatfunktionen
Bremsfunktionen (inkl. Hand- und Notbremse)
Lastregelung
Masseträgheit
Lenkträgheit inkl. Begrenzung des Lenkungswinkels
Einstellbare Gaskurve zur Anpassung des Fahrverhaltens

Lichtfunktionen:
Zur Realisierung verschiedener Beleuchtungseffekte verfügt der SFR-1 über 16 Schalt-Ausgänge, an die beispielsweise LEDs, Lampen und Relais angeschlossen werden können. Lichtfunktionen, wie Abblendlicht, Rückfahrlicht, Bremslicht, Blinker, Warnblinker, Flackerlichter usw. lassen sich so einfach realisieren und steuern. Alle Lichtfunktionen können dabei passen zum Sound und zur Bewegung automatisch aktiviert bzw. deaktiviert werden.
Soundfahrtregler hat einen extra Ausgang zum Anschluss der IR-Sendediode für das Lichtmodul SM-IR-16-2.
Alle Licht- und Zusatzfunktionen des Fahrtreglers können über Nautic- und Multiswitchmodule gesteuert werden.

Servosteuerung:
Mit zwei zusätzlichen Servoausgängen lassen sich Bewegungen, wie z.B. von Scheibenwischern, auf den abgespielten Sound abstimmen.

Technische Daten
Versorgungsspannung (Ub): 6 – 18 V Gleichspannung
Stromaufnahme: Ruhestrom in Standby: ca. 1 mA
Ruhestrom in Normalbetrieb: ca. 80 mA
Motorstrom: max. 30 A Dauerstrom, 60 A kurzzeitig (1 Minute)
BEC-Spannung: 5,6 V
BEC-Strom: max. 3 A Dauerstrom, 5 A kurzzeitig (10 Sekunden)
Proportional-Eingänge: 6 Stück (1,000 – 2,000 ms)
Unterstützte Protokolle:
PPM / PCM (1,000 – 2,000 ms)
Summensignal S-Bus (max. 16 Kanäle)
Summensignal SUMD (max. 16 Kanäle)
Nautic / Multiswitch / Multikanal / EMS
Servo-Ausgänge: 3 Stück (1,000 – 2,000 ms)
Servoausgang für Lenkservo
Servoausgang 1
Servoausgang 2
Schalt-Ausgänge: 16 Stück (npn – offener Collector), max. 1,5 A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten
NF-Verstärker: 20 W
Empfohlene Lautsprecher: 4 – 8 Ohm
Lautstärkeeinstellung: Durch externes Poti (100 kOhm)
Speicher für die Sounddaten: Micro-SD-Karte (1 bis 32 GB)
Maximale Länge der Sounds: ca. 180 Minuten pro 1 GB
Unterstütze Sounddateien: WAV-Format, 8/16 Bit, Mono/Stereo, 22/44 kHz
Soundausgabe: 16 Bit, Mono, 44 kHz
Anzahl der möglichen Sounds:
5 Fahrstufen/Gänge (intern noch in bis zu 255 Stufen beschleunigt)
8 Übergangssounds zwischen den Fahrstufen, bzw. Schaltsounds zwischen den Gängen
Anlassgeräusch, Abstellgeräusch, Anfahrgeräusch, Anhaltgeräusch, Standgeräusch, Bremsgeräusch, Rückfahrgeräusch, Kurvenquietschen, Blinkergeräusch
30 Zusatzsounds (z.B. über Prop.-Kanäle)
8 Zufallssounds (Zufallsgenerator)
30 Titel für WAV-Player
Zufallsgenerator für Zufallsounds: Zeiten zwischen 1 und 999 s einstellbar
Weitere Schnittstellen:
Programmierschnittstelle für Datenkabel K-USB-2
Anschluss für IR-Diode des Lichtmoduls SM-IR-16-2
Schutzfunktionen:
Kurzschlussschutz Motorendstufe
Kurzschlussschutz Schaltausgänge
Kurzschlussschutz BEC
Temperaturüberwachung
Akku-Unterspannungsüberwachung
Anlaufschutz beim Einschalten
Failsafe für Proportionaleingänge
Anschlusskabel:
Akkuanschluss: 2 x 1,5 mm², Länge ca. 25 cm (mit Deans T-Stecker)
Motoranschluss 2 x 1,5 mm², Länge ca. 25 cm
Servokabel für Anschluss an Empfänger: 3 x 0,14 mm², Länge ca. 30 cm
Zulässige Umgebungstemperatur: 0 – 60° C
Zulässige relative Luftfeuchte: Max. 85 %
Abmessung: 80 x 47 x 23 mm
Gewicht: 86 g

Lieferumfang:
Soundfahrtregler SFR-1
2 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger
1 Stück Anschlusskabel für Lautsprecher (25 cm)
1 Stück Kabel für Standby-Schalter oder Lautstärkepoti (25 cm)
1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge
Micro-SD-Karte (4 GB) + Adapter

Empfohlenes Zubehör (nicht im Lieferumfang):
DVD-ROM mit Software (Sound-Teacher) und Sounds
Bedienungsanleitung (Deutsch)
Lautsprecher:
LS-4R-10W-50, LS-4R-25W-90, LS-8R-8W-50 oder LS-8R-15W-67
Weitere Servo-Patchkabel (2 Stück schon im Lieferumfang enthalten)
Datenkabel K-USB-2
Flachbandkabel 10-pol. (1 Stück schon im Lieferumfang enthalten)
Anschlussklemme AKL-8 oder AKL-8-W
Infrarot-Lichtmodul für Auflieger/Anhänger SM-IR-16-2
Akku-Adapterkabel für Akkus mit Tamiya oder XT60 Steckverbindung
